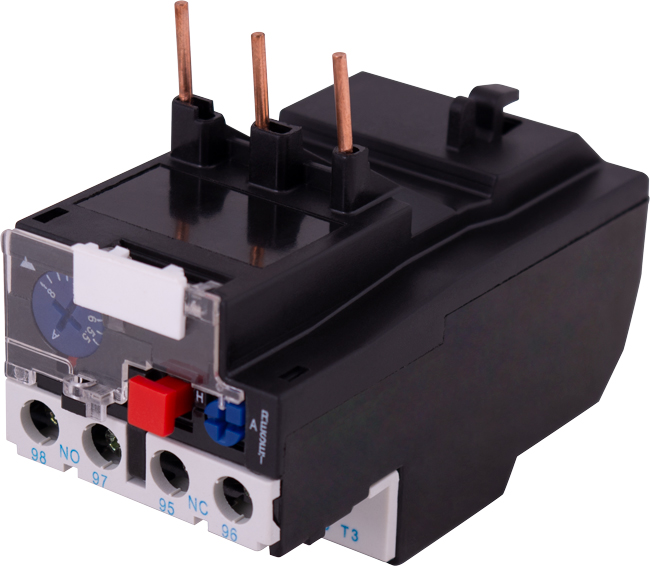

Теплове реле — це електрозахисний пристрій, призначений для захисту електродвигунів, електромеханічних установок та іншого обладнання від перегріву, який виникає внаслідок тривалих перевантажень або порушень нормального режиму роботи. Основна функція теплового реле полягає в автоматичному відключенні живлення у випадку перевищення допустимого струму, що дозволяє уникнути пошкодження обмоток двигуна, зниження ресурсу обладнання та аварійних ситуацій.
Принцип дії теплового реле базується на тепловому ефекті електричного струму. Ключовим елементом пристрою є біметалічна пластина, виготовлена з двох металів із різними коефіцієнтами теплового розширення. Під час нормальної роботи струм, що проходить через реле, не викликає значного нагрівання пластини, і пристрій залишається у ввімкненому стані. Однак при тривалому перевищенні номінального струму біметал нагрівається, деформується та приводить у дію механізм спрацювання, який розмикає керуючі контакти та вимикає контактор.
Теплові реле, як правило, встановлюються у складі пускових схем разом із контакторами та автоматичними вимикачами. Вони не реагують на короткочасні пускові струми електродвигуна, що є важливою перевагою, адже під час запуску двигун споживає підвищений струм. Водночас теплове реле ефективно захищає обладнання від тривалих перевантажень, заклинювання механізмів, збільшення механічного опору, зниження напруги живлення або перекосу фаз у трифазних мережах.
Сучасні теплові реле оснащуються механізмом регулювання струму спрацювання, що дозволяє точно підібрати параметри захисту відповідно до номінального струму конкретного двигуна. Додатково багато моделей мають індикацію спрацювання та можливість вибору режиму скидання — ручного або автоматичного. Ручний скидання підвищує рівень безпеки, оскільки дозволяє перевірити причину аварійного відключення перед повторним запуском обладнання.
До переваг теплових реле належать проста та надійна конструкція, стабільна робота в широкому діапазоні температур, довговічність і невибагливість в обслуговуванні. Вони легко монтуються, займають мінімум місця в електрощитах і добре поєднуються з більшістю стандартних контакторів. Завдяки цим властивостям теплові реле залишаються одним із найпоширеніших засобів захисту електродвигунів.
Сфера застосування теплових реле охоплює промислові підприємства, системи вентиляції та кондиціювання, насосні станції, компресорне обладнання, підйомні механізми, конвеєрні лінії та інші електроприводи. Вони також використовуються у комерційних та побутових установках, де необхідно забезпечити стабільну і безпечну роботу електрообладнання.
При виборі теплового реле слід враховувати номінальний струм двигуна, умови експлуатації, тривалість пускових режимів і тип навантаження. Правильно підібране та налаштоване теплове реле значно підвищує надійність роботи електросистеми, зменшує ризик виходу обладнання з ладу та подовжує термін служби електродвигунів і механізмів.
